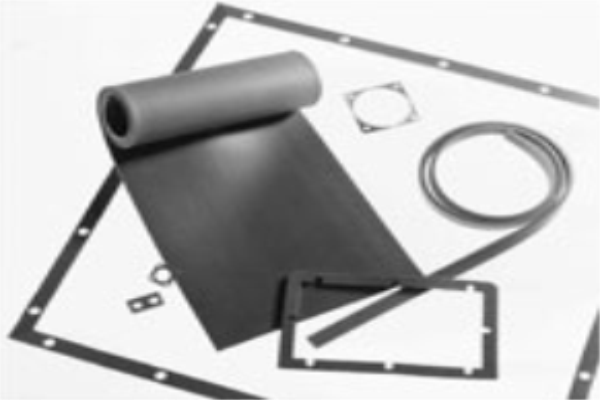

派克固美麗POLASHEET/POLASTRIP襯料
POLASHEET和POLASTRIP襯料是EMI屏蔽和氣候密封材料的復合材料。實體或泡沫硅酮均可以指定作為氣候密封。
在POLASHEET襯料中，單獨的monel或鋁絲嵌在硅酮中，并且和配合法蘭表面垂直，提供EMI屏蔽。將絲彎曲提高回彈力，帶有高粘度壓敏粘合劑背襯的實體硅酮POLASHEET 襯料有貨。
在POLASTRIP襯料中，EMI屏蔽是由monel或鋁編織絲網嵌在硅酮中來提供的。POLASTRIP襯料以板料形式供貨，定做的襯料能夠很容易地從上面切下。甚至復雜的襯料能夠用便宜的刀模切下，而且定做的襯料能夠在工廠加工成客戶指定的規格尺寸。POLASTRIP襯料以條的形式供貨，或者由條來加工成定做的襯料。對于總尺寸小于4.5in.(114mm)的襯料，推薦采用模切板而不用條來拼接。
|
派克固美麗 POLASHEET/POLASTRIP襯料 POLASHEET和POLASTRIP襯料是EMI屏蔽和氣候密封材料的復合材料。實體或泡沫硅酮均可以指定作為氣候密封。 在POLASHEET襯料中，單獨的monel或鋁絲嵌在硅酮中，并且和配合法蘭表面垂直，提供EMI屏蔽。將絲彎曲提高回彈力，帶有高粘度壓敏粘合劑背襯的實體硅酮POLASHEET 襯料有貨。 在POLASTRIP襯料中，EMI屏蔽是由monel或鋁編織絲網嵌在硅酮中來提供的。POLASTRIP襯料以板料形式供貨，定做的襯料能夠很容易地從上面切下。甚至復雜的襯料能夠用便宜的刀模切下，而且定做的襯料能夠在工廠加工成客戶指定的規格尺寸。POLASTRIP襯料以條的形式供貨，或者由條來加工成定做的襯料。對于總尺寸小于4.5in.(114mm)的襯料，推薦采用模切板而不用條來拼接。 |
|
|
表 1 -技術規格 |
||
|
彈性體: 硅酮橡膠按照Fed.技術規格ZZ-R-765, 等級 2B, 分等40; 或者硅酮泡沫按照AMS-3195。 顏色, 灰。 |
||
|
成品技術規格: |
||
|
拉伸強度, psi, min. |
250 |
ASTM-D412 |
|
延伸率, % min. |
200 |
ASTM-D412 |
|
硬度, 肖氏A 硬度測定器 |
35 ±5 |
ASTM-D2240 |
|
撕裂強度, lb/in. min. |
45 |
ASTM-D624 |
|
壓縮設定, max. % |
20 |
ASTM-D395B |
|
絲密度, 每平方寸 |
900 ±15% |
|
|
絲數據 |
||
|
|
Monel |
鋁 |
|
材料 |
QQ-N-281 |
合金5056 AMS-4182 |
|
直徑 |
0.0045 in. (0.11 mm) |
0.005 in. (0.13 mm) |
|
|
|
POLASHEET和POLASTRIP襯料（帶有實體硅酮氣候密封）推薦用在高壓情況下。硅酮密封件確定用在溫度-70°F（-56.7℃）到+500°F（+260℃),泡沫硅酮僅用在壓力低于5psi（0.03MPa）情況下，用作雨水、漏水、灰塵和通氣密封。 對于特別惡劣情況下的壓力密封要求，高達250psi(1.72MPa）,COMBOPOLASTRIP 的襯料是適用的。在這種配置中，導電路徑模制成寬度僅為0.25in.（6.35mm)襯料。
|
標準板和條：從表2、4或5中選擇物料編號，實體硅酮板3英尺（91cm）長，標準厚度是3.0in（76mm）,4.5in.(114mm),6.0in.(152mm)和9in.(229mm)，寬度大于9in.時，會將兩塊或多塊連接在一起提供。
條料的供貨數量應當是3英尺（91cm）或18英尺（5.48m）的倍數。非標準寬度可以作為連接板來供貨。標準3.0in.(76mm)寬，3英尺（91cm）長品種中有泡沫硅酮品種，板料中有POLA泡沫品種。更多的信息請與我們的客服人員聯系。
定做的襯料：提供圖紙和從表中得到的物料編號。
表2：
|
表 2 - POLASHEET 組合襯料 |
||||
|
厚度 |
寬度* |
實體硅酮帶有Monel** |
泡沫硅酮帶有Monel** |
|
|
物料編號 |
||||
|
0.032 +0.010 |
3.0 (76.20) |
07-0701-3003 |
– |
|
|
0.045 +0.010 |
3.0 (76.20) |
07-0701-3004 |
– |
|
|
0.055 +0.010 |
3.0 (76.20) |
07-0701-3005 |
– |
|
|
0.062 ±0.010 |
3.0 (76.20) |
07-0701-3006 |
– |
|
|
0.094 ±0.010 |
3.0 (76.20) |
07-0701-3009 |
07-0801-3009*** |
|
|
0.125 ±0.010 |
3.0 (76.20) |
07-0701-3012 |
07-0801-3012*** |
|
|
0.156 ±0.010 |
3.0 (76.20) |
07-0701-3015 |
– |
|
|
0.188 ±0.010 |
3.0 (76.20) |
07-0701-3018 |
07-0801-3018*** |
|
|
0.250 ±0.010 |
3.0 (76.20) |
07-0701-3025 |
07-0801-3025*** |
|
表3：
|

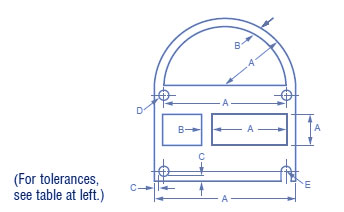

圖1 - POLASHEET 模切襯料的尺寸 |
|
|
|
表3 - POLASHEET 設計參數 |
|
|
A尺寸公差 |
|
|
B Min. 寬度 |
0.125 (3.18) |
|
C Min. 壁厚 |
0.080 (2.03) |
|
D Min. 孔徑 |
0.060 (1.52) |
|
E狹槽 |
如果最小壁厚C不能適用，孔應當改成狹槽 |
|
表4 - POLASTRIP組合襯料 |
|||
|
厚 |
寬 |
實體硅酮帶有Monel* |
泡沫硅酮帶有Monel* |
|
物料編號 |
|||
|
0.062 (1.57) |
0.093 (2.36) |
07-0101-0400 |
– |
|
0.093 (2.36) |
0.093 (2.36) |
07-0101-0255 |
07-0201-0285 |
|
0.125 (3.18) |
0.125 (3.18) |
07-0101-0004 |
07-0201-0032 |
|
0.156 (3.96) |
0.125 (3.18) |
07-0101-0096 |
07-0201-0097 |
|
0.188 (4.78) |
0.125 (3.18) |
07-0101-0019 |
07-0201-0033 |
|
0.250 (6.35) |
0.125 (3.18) |
07-0101-0100 |
07-0201-0101 |
|
0.312 (7.92) |
0.188 (4.78) |
07-0101-0016 |
07-0201-0036 |
|
表 5 - COMBO POLASTRIP襯料 |
|||
|
高 |
寬 |
實體硅酮帶有 Monel* |
泡沫硅酮帶有Monel* |
|
物料編號 |
|||
|
0.062 (1.57) |
0.500 (12.70) |
07-0101-0256 |
– |
|
0.093 (2.36) |
0.500 (12.70) |
07-0101-0298 |
07-0201-0552 |
|
0.125 (3.18) |
0.500 (12.70) |
07-0101-0177 |
07-0201-0188 |
|
0.188 (4.78) |
0.500 (12.70) |
07-0101-0181 |
07-0201-0192 |
|
0.250 (6.35) |
0.500 (12.70) |
07-0101-0184 |
07-0201-0195 |
表6：
|

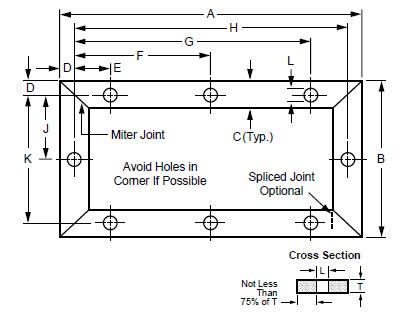

圖 2 - POLASTRIP和 COMBO POLASTRIP 裝配式襯料的尺寸和公差 |
|
|
|
表 6 -圖2所示裝配式襯料尺寸公差 |
|||
|
尺寸 |
0-12.0 |
12.1-24.0 |
24.1-36.0 |
|
A, B |
±0.03 (±0.76) |
±0.06 (±1.52) |
±0.12 (±3.05) |
|
C |
(寬度) 見表4, 5 and 7. |
||
|
D |
±0.02 (±0.51) |
±0.02 (±0.51) |
±0.02 (±0.51) |
|
E, F, G, H, J, K |
±0.02 (±0.51) |
±0.04 (±1.02) |
±0.06 (±1.52) |
|
L |
±0.02 (±0.51) |
±0.02 (±0.51) |
±0.02 (±0.51) |
|
T |
(高度)見表4, 5 and 7. |
||
|
表 7 -POLASTRIP 和COMBO POLASTRIP 襯料公差 |
||||
|
尺寸 |
實體硅酮 |
泡沫硅酮 |
||
|
|
高 |
寬 |
高 |
寬 |
|
0.125 to 0.250 |
±0.010 (±0.25) |
±0.015 (±0.38) |
±0.015 (±0.38) |
±0.031 (±0.79) |
|
0.251 to 0.375 |
±0.015 (±0.38) |
±0.031 (±0.79) |
±0.015 (±0.38) |
±0.031 (±0.79) |
|
0.376 to 1.00 |
+0.030, –0.015 |
±0.031 (±0.79) |
±0.031 (±0.79) |
±0.046 (±1.17) |
